网吧行业背景

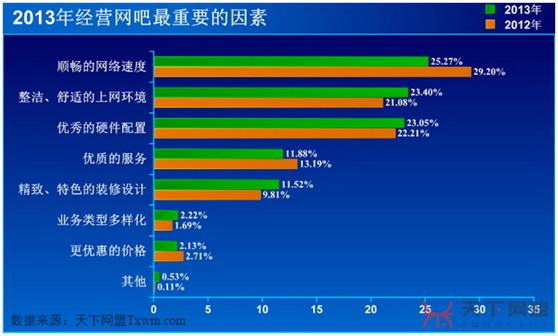

在网吧市场竞争日益激烈的今天，如何吸引网吧的客户成为网吧业主所必需思考的一个生存问题。是提供更低的价格，还是提供更好的装修环境，或是更换最好的PC显示器，还是提供最好的鼠标键盘。调查显示，去网吧上网的人群，最关心的4个问题依次是：顺畅的网络速度、整洁舒适的上网环境，然后才是高端的硬件配置以及优质的服务。可见，流畅的网络速度是还是网吧最吸引客户的最重要的武器之一和生存的根本。下图为2013年对比2012调查结果（2014暂未显示具体数据）

流畅的网络速度则需要出口带宽、无盘系统的软硬件以及交换机等各个组件共同保障。

近2年来，随着微软对windows XP系统停止维护、windows 7已经成为大势所趋，万兆网卡、万兆模块、万兆线缆的成本大幅下降，网吧全面升级成万兆网吧，已经成为网吧业主的必然选择。

项目情况

天马公寓网吧总面积400余平，预计放置终端100-120台，投资预算130-150W，场地一期已签约3年，本网吧位于大学城天马学生公寓，主要消费群体集中为在校学生和附近商业从业人员，年龄集中在18-30岁之间，主要上网内容为竞技游戏和在线影音。而本项目方圆300米内已经有接近10家网吧在经营，所以针对我们新开网吧，必须设计一套完整高效并且有差异化的方案，才能更好的吸引现有的消费人群，为网吧长期的增收盈利带来最可靠的保障。

万兆网吧需求及设计标准

先进-------满足未来三年的网络发展趋势

高效-------充分的发货利用好网吧硬件和服务器性能

稳定-------保障7*24h*365平稳运行

经济-------在满足网吧需求的情况下，尽可能选择性价比最高的方案和产品

布线系统设计

1，本方案采用千兆电缆到桌面，万兆光纤做骨干的布线标准

2，为了兼容以后网络结构的发展变化，推荐采用集中式布线方案，即所有工作站电脑网线都直接布放到网络机房（下图1所示），无论今后更换什么网络方案，都无需改变布线结构，可在机房一次性升级改造完成。

3，采用一线布线品牌，不仅仅是最主要的六类网线，配件也能带来很大速率影响，包括水晶头，配线架，理线器，只有建设良好的物理通道，才能保障当前网吧多元化，高速率的业务需求。

4，线材预算，根据网吧场地布局，每个点位大约25米，每箱国标网线长度为305米，考虑到10%的工程损耗和10%预留，用线总量约为120*25*1.2/305≈12（箱），水晶头260个。

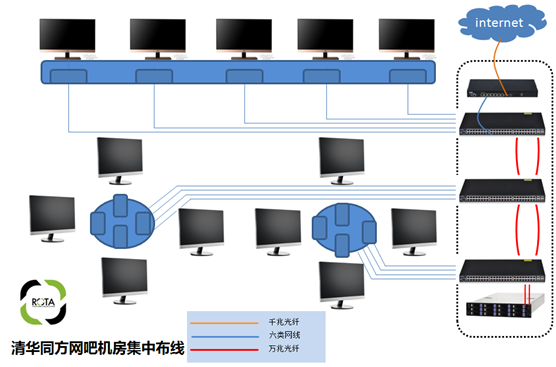

布线结构示意图

主要材料介绍

一舟六类网线：网吧的经络--------决定PC数据传输速度

物理机械特性：

● 线规符合AWG23线规

● 绝缘层：高密度聚乙烯（HDPE），厚度：0.2mm

● 外护套：聚氯乙烯（PVC），厚度：0.50mm

● 线缆外径：6.6mm

● 骨芯结构：十字龙骨芯

● 线缆颜色：灰色(RAL7035)

● 最大承受拉力：11.34Kg

● 运行温度：-25至60°C

电气性能：

● 最大电容：≤5.6nF/100m

● 最大直流电阻：≤9.38Ω/100m

● 最大直流电阻：≤9.5Ω/100m

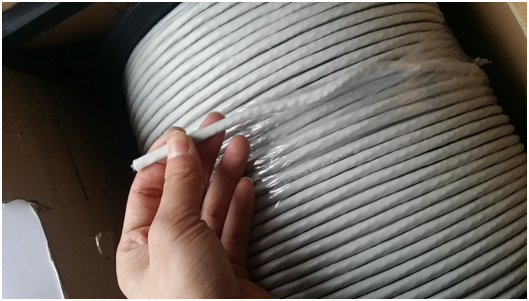

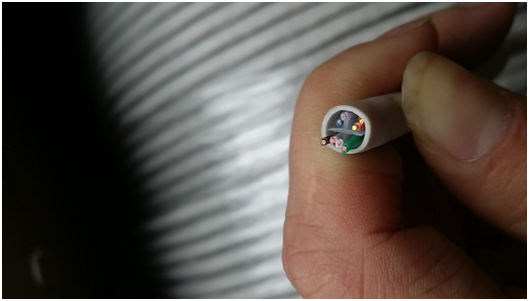

线材实物

网络系统设计

1，为什么要做万兆网吧

l 2005年，网吧已步入千兆内网时代，

l 随后5-6年时间内，我们发现网吧网络并未发生什么改变，因为网吧系统一直沿用微软XP系统，千兆网络完全能满足其转发需求，

l 并且硬盘存储速度发展是台式电脑发展最为缓慢的部件

l 2014年微软宣布对XP停止更新服务，WIN7顺势而来，全面铺开，

l 无盘系统包数据呈十几倍增加，大量新上市网游也都全面升级，对硬件设备的性能的要求越来越高

l 大数据！大流量时代已经到来！

l 所以，今天的网吧都将是万兆网络

l 万兆网络仅仅是网吧设备之间万兆互联，组成万兆内网，而并非万兆宽带。

2，万兆网络设备说明

流控路由器：网吧的大脑--------决定游戏的ping值，视频观看是否流畅

l 国家已经出台政策--光纤宽带提速降费，

l 由于本网吧最高并发120人，应设计100M电信光纤接入，

l 并考虑一根联通线缆做备份和应用分流措施，路由器需配备2个或以上WAN口

l 网吧路由器性能处理性能≥150M（100M电信，50M联通同时接入）

l 用户在线观看超清视频或者下载货上传资源需要600-800会话数，120*800=96000此参数为网吧路由器最低要求。

交换机：网吧的躯干—决定开机时间，配合PC硬件决定游戏的FPS值

l 简化网络设备数量，提供高密度网络接口，

l 为满足目前WIN7系统和大型网游,需要高速转发数据，

l 综上所述，因选用48口万兆交换机

l 为了更方便连接服务器交换机必须带有4个或以上万兆接口

l 本网吧120台终端，需使用3台48口万兆交换机，剩余20断口可用于接网络监控

服务器：网吧的心脏—网吧无盘系统的稳定性

l 强劲稳定的CPU，推荐Intel至强E5系列

l 配合CPU，Intel芯片主板

l 16G DDR3内存，需配备4根

l 磁盘整列卡，支持多种RAID

l 2块SSD系统盘，2块SSD回写盘，2块大容量机械盘

3，网络结构说明

1，中低配置：万兆星形结构—高速转发，方便维护管理

设备清单

序号	设备类型	品牌	型号	主要参数	单位	数量
1	流控路由器	锐捷	RG-NBR1600G	新一代流控网关，,5千兆电口（其中4个LAN口可更改为WAN口），最大处理带宽200M，支持多线路接入，应用分流，中文WEB页面一分钟完成配置，精准识别P2P下载、网络视频、聊天软件等上千种应用特征,将识别率从业界平均水平80%提升至95%以上，流控特征库永久免费升级	台	1
2	万兆交换机	锐捷	RG-NBS5552XG	48个10/100/1000Mbps电口+固化4个万兆SFP+光口，智能web页面管理	台	3
3	万兆模块	源拓	XG-SFP-MM850	万兆LC接口模块（62.5/125μm：33米；50/125μm：66米；，SFP+接口	块	8
4	万兆光纤跳线	国产	LC-LC	万兆OM3标准多模光纤跳线	对	4
5	服务器万兆网卡	国产	英特尔	双万兆SFP+接口	块	1

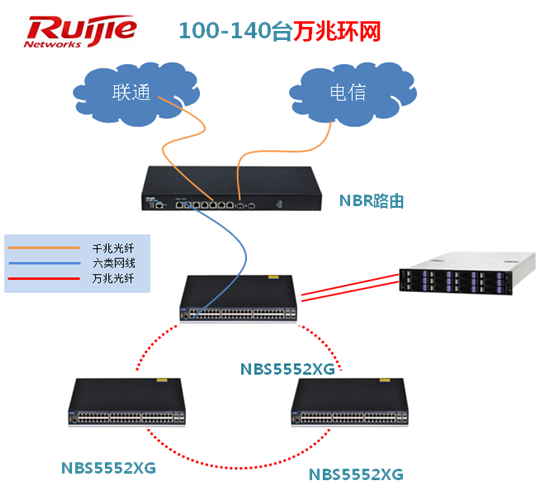

2，中低配置：万兆环网—生成树链路备份，避免单点线路故障

设备清单

序号	设备类型	品牌	型号	主要参数	单位	数量
1	流控路由器	锐捷	RG-NBR1600G	新一代流控网关，,5千兆电口（其中4个LAN口可更改为WAN口），最大处理带宽200M，支持多线路接入，应用分流，中文WEB页面一分钟完成配置，精准识别P2P下载、网络视频、聊天软件等上千种应用特征,将识别率从业界平均水平80%提升至95%以上，流控特征库永久免费升级	台	1
2	万兆交换机	锐捷	RG-NBS5552XG	48个10/100/1000Mbps电口+固化4个万兆SFP+光口，智能web页面管理	台	3
3	万兆模块	源拓	XG-SFP-MM850	万兆LC接口模块（62.5/125μm：33米；50/125μm：66米；，SFP+接口	块	10
4	万兆光纤跳线	国产	LC-LC	万兆OM3标准多模光纤跳线	对	5
5	服务器万兆网卡	国产	英特尔	双万兆SFP+接口	块	1

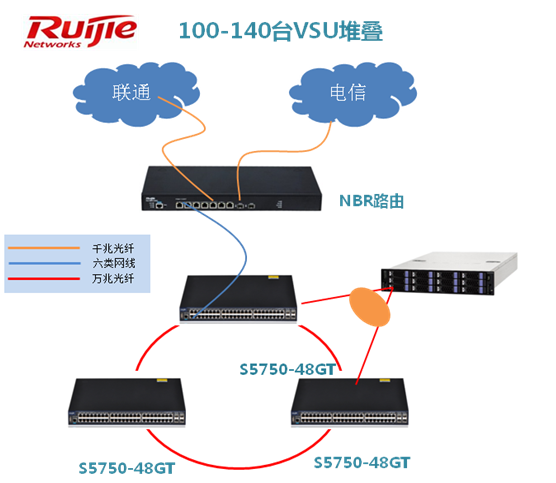

3，高端配置：万兆虚拟化—性能叠加，无盘服务器夸交换机聚合

设备清单

序号	设备类型	品牌	型号	主要参数	单位	数量
1	流控路由器	锐捷	RG-NBR1600G	新一代流控网关，,5千兆电口（其中4个LAN口可更改为WAN口），最大处理带宽200M，支持多运营商线路接入，应用分流，中文WEB页面一分钟完成配置，精准的识别出P2P下载、网络视频、聊天软件等上千种应用特征,将识别率从业界平均水平80%提升至95%以上，流控特征库永久免费升级	台	1
2	万兆交换机	锐捷	RG-S5750-48GT	48端口10/100/1000M自适应电口交换机，8个复用的SFP接口（SFP为千兆/百兆口），2个扩展槽	台	4
3	万兆扩展卡	源拓	M5000E-02XS	2端口SFP+万兆LC扩展模块	块	12
4	万兆高速电缆	国产	SFP-10GE-3M	万兆高速电缆，3米	对	6
5	服务器万兆网卡	国产	英特尔	双万兆SFP+接口	块	2

主要产品介绍

NBR流控路由器

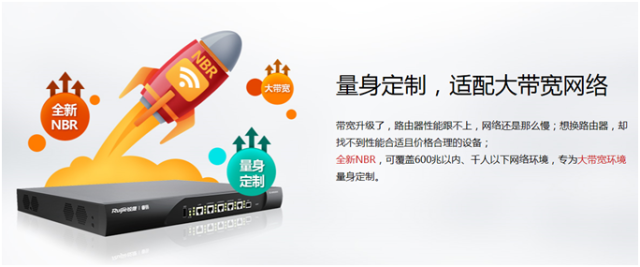

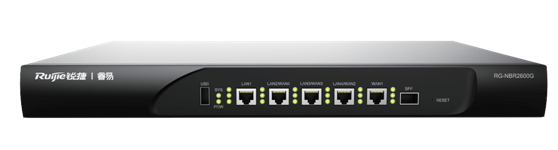

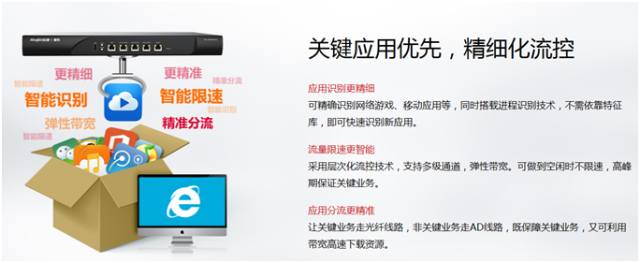

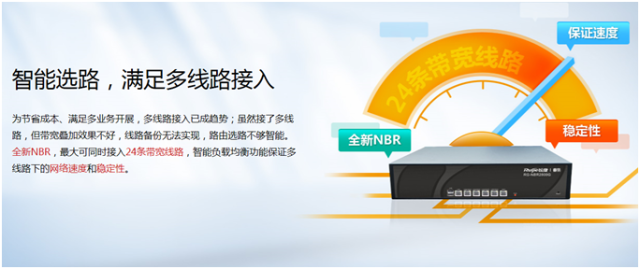

新RG-NBR系列高性能应用流控网关是专为网吧、企业用户设计的千兆路由器产品。覆盖出口带宽600兆以内1000人以下的网络环境。新RG-NBR系列网关支持ADSL线路多拨、WAN口扩展、线路叠加、网吧专家向导等网吧特色功能外，同时也支持出色的应用流控、应用分流、进程流控、攻击防御等技术。

三层万兆交换机

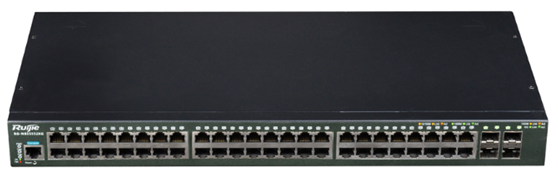

RG-S5750系列交换机是锐捷网络推出的融合了安全、智能、万兆接口的新一代弱三层接入交换机，特别适高端网吧接入使用。通过锐捷网络特有的VSU虚拟化技术，用户可以简化对网络的管理，提升网络架构的稳定性。

灵活的端口形态

千兆下行，万兆上行。千兆下行端口中灵活的复用端口能够适应用户多变的布线环境。让用户可以在铜缆和光纤之间自由选择。万兆上行提升汇聚到核心的带宽，满足用户语音、视频、数据三网合一的高带宽需求。

虚拟化技术

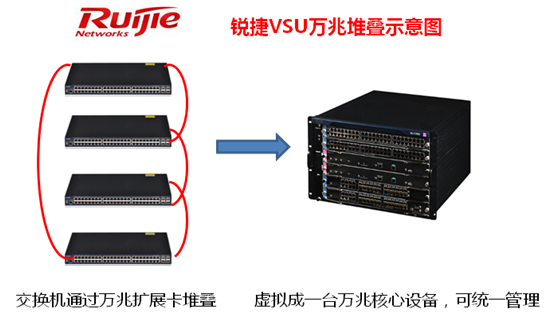

支持VSU（Virtual Switch Unit）即虚拟交换单元技术。通过聚合链路连接，将多台物理设备虚拟为一台逻辑上统一的设备，使其能够实现统一的运行，利用单一IP地址、单一Telnet进程、单一命令行接口(CLI)、自动版本检查、自动配置等特性简化了管理。

聚合链路可以是千兆接口，也可以是万兆接口，最大限度保护用户的投资。

二层万兆交换机

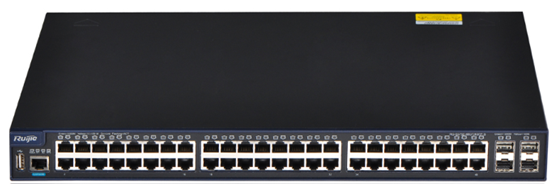

锐捷RG-NBS系列智能安全万兆交换机，能够为网吧提供高速的万兆网络接入；而且，凭借锐捷网络多年的技术积累，RG-NBS系列交换机还能够为网吧的网络提供全方位的网络安全保障，确保网吧在日常的运行中，不会因为网络病毒、网络攻击等行为出现网速下降或者死机的状况。

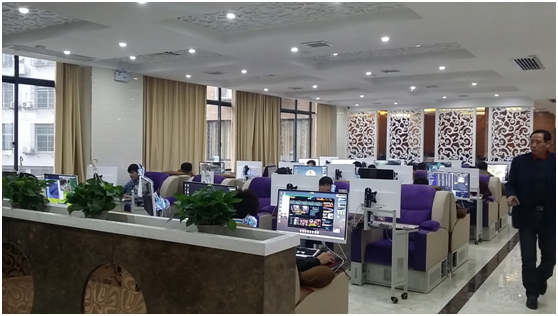

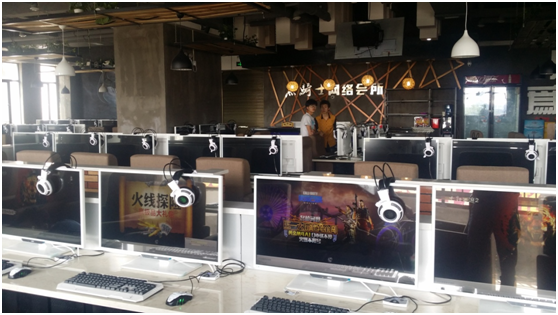

网吧成功案例1

1000平方，160台PC

一体沙发区，AOC-27无边框IPS硬屏，I5+索泰750TI

高端比赛专用区，AOC-27寸竞技专用屏,I7+索泰960

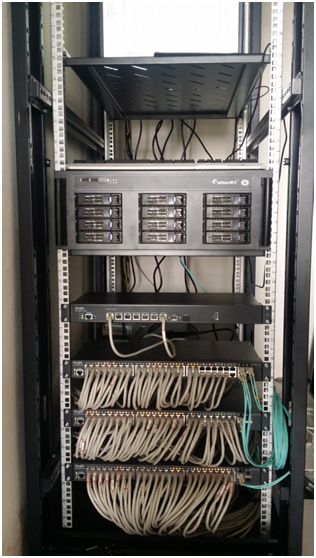

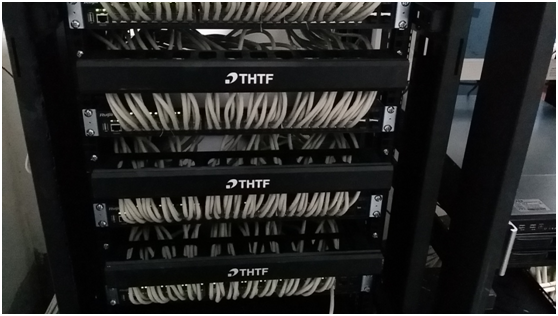

机房布线网络，全部集中布线到机房，4台锐捷S5750-48堆叠，双万兆汇聚到服务器

网吧成功案例2

500平，120台PC

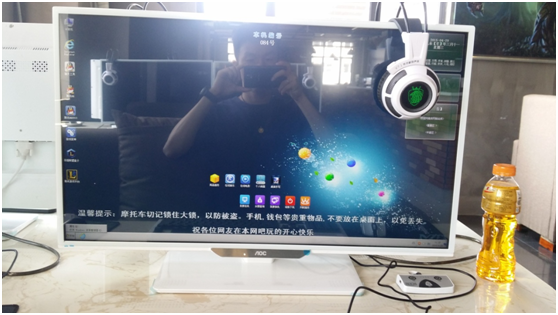

全场AOC--32寸IPS

32显示器，网吧桌椅最佳体验尺寸，桌面90宽，65高，座椅45高

机房布线网络，3台NBS5552XG互联，NBR智能流控

一、清华同方获奖证书--全球10强

二、锐捷的售后技术服务支撑--湖南事业部

落地的原厂认证工程师的支撑；疑问杂症总部400专家24小时的支撑；免费的自动在线的软件升级，都能让你放心使用；小厂商是无法为你提供原厂级的服务，但我们能做到！
